Intercambiadores de Carcasa y Tubos: Tipos y diferencias técnicas

En la práctica de la ingeniería térmica industrial, los intercambiadores de carcasa y tubos constituyen uno de los equipos más versátiles y extendidos para la transferencia de calor entre corrientes de proceso. Su presencia es dominante en refinerías, plantas químicas, petroquímicas, de generación de energía y en múltiples instalaciones de proceso continuo.

Desde nuestra experiencia en diseño, operación y formación técnica, observamos que muchas decisiones de selección de equipo se toman sin comprender plenamente las implicaciones de la configuración constructiva elegida. Sin embargo, la elección del tipo de intercambiador no es trivial: impacta directamente en la eficiencia térmica, la integridad mecánica, la mantenibilidad, la susceptibilidad al ensuciamiento y, en última instancia, en el coste total de propiedad del activo.

En este artículo analizamos las principales diferencias entre los tipos más comunes de intercambiadores de carcasa y tubos, vinculando cada configuración con sus ventajas, limitaciones y campos de aplicación industrial, siempre alineados con buenas prácticas de ingeniería y con referencias normativas reconocidas como el estándar TEMA (Tubular Exchanger Manufacturers Association).

Arquitectura básica común

Antes de comparar configuraciones, es importante recordar que todos los intercambiadores de carcasa y tubos comparten elementos fundamentales:

• Haz tubular: conjunto de tubos por donde circula uno de los fluidos.
• Carcasa: envolvente cilíndrica que aloja el haz y conduce el segundo fluido.
• Placas tubulares: soportan y sellan los extremos de los tubos.
• Bafles (baffles): guían el flujo en el lado carcasa para mejorar la transferencia de calor y evitar vibraciones excesivas.
• Cabezales y boquillas: permiten la entrada y salida de fluidos y facilitan el desmontaje.

Las diferencias entre tipos surgen, principalmente, de cómo se resuelve el anclaje de los tubos a la carcasa, la compensación de dilataciones térmicas y la accesibilidad para limpieza y mantenimiento.

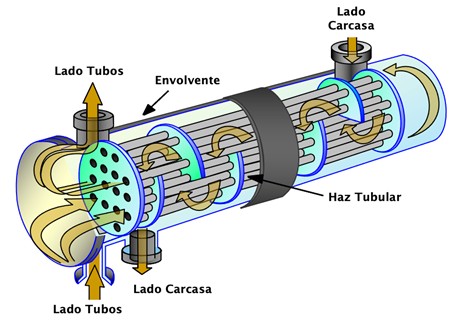

Esquema de funcionamiento de un intercambiador de calor de carcasa y tubos

Intercambiador de placas tubulares fijas

Esta es la configuración más simple y económica. Ambas placas tubulares están soldadas rígidamente a la carcasa, formando un conjunto estructuralmente monolítico.

Ventajas

• Menor coste de fabricación.
• Diseño compacto y robusto.
• Buena estanqueidad en las uniones.
• Menor riesgo de fugas externas.

Limitaciones

• No permite la dilatación diferencial libre entre tubos y carcasa, a menos que se use una junta de expansión en la carcasa).
• Puede generar tensiones térmicas significativas cuando existen grandes diferencias de temperatura entre fluidos.
• La limpieza mecánica del lado carcasa es difícil o imposible sin desmontaje completo.

Aplicaciones típicas

Lo empleamos con frecuencia cuando:

• Las temperaturas de operación son moderadas.
• Los coeficientes de dilatación térmica de materiales son compatibles.
• El fluido del lado carcasa es relativamente limpio o no presenta alto ensuciamiento.

Desde la perspectiva de diseño, TEMA clasifica este tipo dentro de las configuraciones “BEM” o “BEP”, dependiendo del tipo de cabezal y carcasa utilizados.

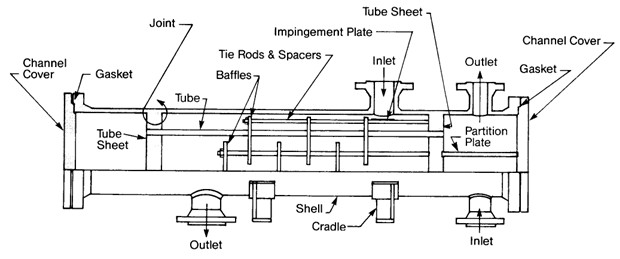

Esquema de un intercambiador de placas tubulares fijas

Intercambiador de placa tubular flotante

En esta configuración, una de las placas tubulares está fija y la otra es móvil (flotante), permitiendo que el haz tubular se dilate libremente dentro de la carcasa.

Ventajas

• Excelente manejo de dilataciones térmicas.
• Permite la extracción completa del haz para limpieza e inspección.
• Adecuado para servicios con alto ensuciamiento.

Limitaciones

• Mayor coste de fabricación y mantenimiento.
• Diseño más complejo y voluminoso.
• Más puntos potenciales de fuga si no se mantiene adecuadamente.

Intercambiador de tubos en U

Aquí los tubos se doblan en forma de “U” y se fijan a una sola placa tubular. El retorno del fluido ocurre dentro del mismo tubo.

Ventajas

• Elimina el problema de dilatación diferencial.
• Menor número de uniones soldadas.
• Diseño relativamente compacto.

Limitaciones

• Limpieza mecánica interna más complicada.
• Dificultad para reemplazar tubos individuales dañados.
• No óptimo para fluidos altamente corrosivos o con sólidos.

Casos de aplicación

Los utilizamos con frecuencia en:

• Servicios de condensación y refrigeración limpia.
• Intercambiadores donde el fluido por tubos es relativamente limpio.
• Procesos donde se prioriza simplicidad estructural sobre mantenibilidad total.

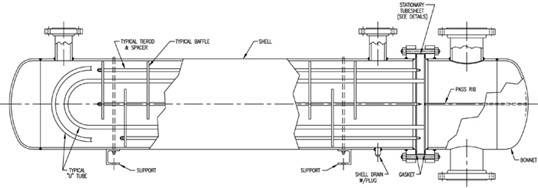

Esquema de un intercambiador de tubos en “U”.

Intercambiadores tipo “Kettle” (rehervidores)

Esta es una variante especial dentro de los intercambiadores de tubo en U.  Es el intercambiador tipo caldera o kettle reboiler, ampliamente empleado en columnas de destilación.

Características distintivas

• Gran volumen en el lado carcasa.
• Zona de evaporación bien definida.
• Salida de vapor controlada hacia la columna.

Ventajas operativas

• Estabilidad térmica en ebullición.
• Menor riesgo de arrastre de líquido.
• Control eficiente de la generación de vapor.

Consideraciones de diseño

En estos equipos prestamos especial atención a:

• Nivel de líquido en la carcasa.
• Distribución uniforme del calor.
• Materiales resistentes a corrosión bajo condiciones de ebullición.

Desde un enfoque de ingeniería aplicada, las principales diferencias entre las configuraciones se observan en cuatro aspectos clave:

En cuanto a la gestión de dilataciones térmicas, las soluciones con cabezal flotante y tubos en U ofrecen la mejor adaptación, mientras que las placas tubulares fijas resultan menos tolerantes. La facilidad de mantenimiento y limpieza es óptima en los intercambiadores de cabezal flotante, moderada en los de tubos en U y limitada en las placas fijas. Por su parte, el coste y la simplicidad constructiva favorecen a las placas fijas, mientras que los cabezales flotantes implican mayores inversiones. Finalmente, la resistencia al ensuciamiento (fouling) es mayor en los diseños de cabezal flotante y más crítica en los tubos en U.

Durante la práctica profesional, se identifican errores frecuentes que conviene evitar: seleccionar placas fijas sin evaluar las tensiones térmicas reales, sobredimensionar deflectores sin analizar la caída de presión, ignorar la compatibilidad de materiales entre tubos y carcasa, descuidar la accesibilidad para mantenimiento desde la fase de implantación y diseñar sin seguir criterios TEMA o códigos de construcción aplicables.

Aplicaciones

Los intercambiadores de carcasa y tubos se emplean ampliamente en refinerías, plantas petroquímicas, generación de energía e industria química, donde intervienen en servicios de precalentamiento, condensación, enfriamiento y rehervido.

La selección de la configuración depende del servicio específico: las placas tubulares fijas suelen destinarse a fluidos limpios y condiciones térmicas moderadas; los cabezales flotantes se prefieren en servicios con altas dilataciones térmicas o tendencia al ensuciamiento; los tubos en U resultan adecuados en aplicaciones donde se prioriza simplicidad y buena compensación térmica; y los tipos “kettle” son habituales como rehervidores en columnas de destilación.

En todos los casos, la aplicación concreta condiciona la elección constructiva y los criterios de diseño mecánico y térmico.

Relación con estándares y buenas prácticas

El estándar TEMA sigue siendo una referencia central para clasificar, diseñar y especificar intercambiadores de carcasa y tubos. Complementariamente, en aplicaciones a presión solemos apoyarnos en códigos como ASME Sección VIII Div. 1 para verificación estructural y requisitos de fabricación.

El diseño mecánico, desarrollado conforme a los estándares aplicables, debe garantizar que el equipo cumpla con los requerimientos térmicos del proceso. En consecuencia, la configuración geométrica, los materiales, los espesores, las disposiciones constructivas y los márgenes de seguridad adoptados deben definirse de manera tal que aseguren el desempeño térmico especificado bajo las condiciones de operación y a lo largo de la vida útil prevista.

Conclusión

La elección del tipo de intercambiador a utilizar no es simplemente una decisión constructiva: es una decisión estratégica de ingeniería que condiciona desempeño térmico, fiabilidad, coste y mantenibilidad.

Desde nuestra perspectiva, no existe un “mejor” intercambiador universal. Existe, más bien, la configuración adecuada para cada servicio específico, considerando temperaturas, presiones, propiedades de los fluidos, ensuciamiento esperado y filosofía de mantenimiento de la planta.

Un diseño bien fundamentado —alineado con TEMA, buenas prácticas y experiencia operativa— permite transformar estos equipos en activos confiables y eficientes dentro de cualquier instalación industrial de proceso.
