Flujo de Trabajo, Documentos y Planificación de Sistemas de Tuberías en Plantas Industriales: Guía Técnica para Ingenieros
- Publicado por: jtirenti
- Categoría: Piping

La ingeniería de tuberías es uno de los pilares en el diseño de plantas industriales. Lejos de limitarse al trazado de líneas en planos, esta especialidad coordina una vasta red de interacciones interdisciplinarias, toma decisiones clave en etapas críticas del proyecto y representa un porcentaje significativo tanto del coste como del esfuerzo horario en ingeniería y construcción. En esta guía se presenta una visión técnica integral del flujo de trabajo, la documentación asociada y la planificación de esta disciplina, enfocada especialmente en el contexto de proyectos industriales de mediana y gran escala.
Para facilitar la comprensión de la interacción entre los distintos documentos y su aplicación práctica en el diseño de sistemas de tuberías, a continuación, se presentarán ejemplos ilustrativos, porcentajes de referencia y flujos de trabajo generales. Es importante destacar que los procedimientos y datos pueden variar significativamente entre distintas organizaciones y proyectos específicos.
El peso específico de la disciplina de tuberías
Las tuberías representan aproximadamente el 15% del coste total de materiales de una planta industrial, siendo solo superadas por los equipos principales. Sin embargo, si consideramos la inversión en horas-hombre, el impacto es aún mayor: durante la fase de ingeniería de detalle, cerca del 25% de las horas se destinan exclusivamente a esta disciplina. Y durante la construcción, ese número puede ascender hasta un 40%, especialmente en sectores como refinerías, petroquímica o plantas farmacéuticas. Este peso específico convierte al ingeniero de tuberías en un actor central, con un rol coordinador que abarca desde el desarrollo de planos de disposición general hasta la revisión final del modelo 3D.

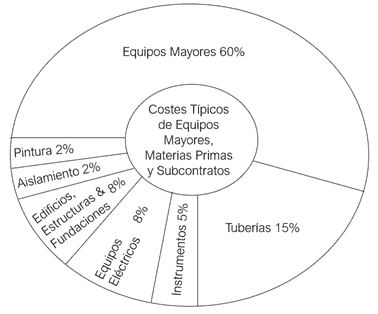

Coste relativo de varios componentes de una planta.
Estructura funcional del equipo de Tuberías
Un equipo de ingeniería de tuberías suele estructurarse en cuatro bloques principales:
- Diseño de implantación y definición de materiales: Encargado de la disposición general de equipos, selección de materiales, cumplimiento normativo y coordinación con criterios de espacio, operación y mantenimiento.
- Diseño de ruteo (2D/3D): Desarrolla el trazado de las líneas y los arreglos generales de planta, apoyándose en herramientas CAD y plataformas de modelado tridimensional.
- Análisis de esfuerzos y flexibilidad: Evalúa la respuesta estructural de los sistemas ante condiciones de carga como presión interna, peso muerto, expansión térmica, viento, entre otros.
- Control de calidad documental: Supervisa los entregables finales mediante procesos de revisión secuencial, garantizando su conformidad con los estándares del proyecto.
Esta organización puede escalarse o simplificarse según la envergadura y complejidad del proyecto.
Documentación clave: base de toda ingeniería de detalle
El desarrollo del sistema de tuberías se sustenta en una serie de documentos emitidos por distintas disciplinas. Entre los más relevantes:
- Bases de diseño: Documento dinámico que define códigos, normas, filosofía de diseño, condiciones de operación y criterios por disciplina. Su omisión puede comprometer la ejecución completa del proyecto.
- PFD y P&ID: Los diagramas de flujo de procesos y de tuberías e instrumentación son la base para la generación del modelo 3D y la selección de componentes. Cada línea debe interpretarse considerando pendientes, niveles, secuencia lógica, requerimientos de seguridad y condiciones operativas.
- Lista de líneas: Documento clave para el diseño, análisis de esfuerzos, y seguimiento de materiales. Incluye parámetros operativos, trazado, aislamiento, pintura y conexiones.
- Lista de equipos y hojas de datos: Conformadas en las primeras etapas del proyecto, contienen información técnica necesaria para diseñar las conexiones mecánicas y definir interfaces físicas.
- Planos mecánicos, estructurales y civiles: Permiten desarrollar las cimentaciones, pórticos de tuberías, estructuras de soporte y detalles de montaje. Por ejemplo, la definición de cargas operativas y de diseño se coordina directamente entre tuberías, civil y mecánica.
- Planos de clasificación de áreas: Fundamentales para instalaciones en zonas con riesgo de atmósferas explosivas. Afectan directamente a la ubicación de componentes eléctricos e instrumentación.
Flujo de trabajo típico de la disciplina

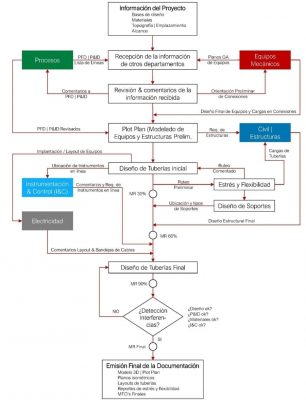

En la figura a continuación describe con precisión el flujo de trabajo de tuberías en un proyecto típico de planta química.
Flujo de trabajo típico de tuberías en un proyecto industrial típico
A continuación, se destacan sus etapas más importantes:
- Recepción y revisión documental: Se analizan bases de diseño, listas de líneas, condiciones ambientales y estudios de emplazamiento. Se inicia la revisión de P&ID y se emiten observaciones técnicas.
- Implantación y estructuras preliminares: Se definen ubicaciones, se calculan cargas de equipos y tuberías, y se inicia el desarrollo del modelo 3D preliminar. Se coordinan pórticos (piperacks), cruce de servicios, y movimientos de grúas.
- Diseño inicial y análisis de tensiones: Se efectúan los primeros ruteos, análisis de flexibilidad, y se establecen alturas mínimas entre pisos. A los 30% de avance, se realiza la revisión interdisciplinaria (MR30%).
- Coordinación interdisciplinaria: Tuberías coordina con civil, eléctrica, instrumentación y procesos. Se definen conexiones (hook-ups), interferencias, y detalles constructivos. Se revisan modelos MR60% y MR90%.
- Emisión de documentación final: Se entregan planos isométricos, MTOs, documentación de construcción y modelo final 3D para montaje. En algunos casos, se omite la revisión final y se continúa con puntos de acción abiertos tras MR90%.
Modelo 3D para la ejecución de un análisis de tensiones y flexibilidad
Interacciones críticas entre disciplinas
El éxito del diseño de tuberías depende de su capacidad de esta disciplina para actuar como eje articulador entre otras disciplinas. Por ejemplo:
- Con procesos, se coordina el marcado de P&ID, listas de piezas especiales y criterios de materiales.
- Con mecánica, se definen boquillas, soportes, cargas en conexiones y detalles de anclaje.
- Con civil, se desarrollan planos de información, cimentaciones y estructuras metálicas.
- Con instrumentación y control, se ajustan detalles de montaje, rutas de cables y se evita duplicidad de materiales en interfaces comunes.
- Con aprovisionamiento, se emiten especificaciones de tuberías, válvulas y piezas especiales para consulta a proveedores.
Cada una de estas interacciones requiere precisión técnica, conocimiento normativo y fuerte capacidad de gestión.
Tecnología y herramientas en la ingeniería de tuberías
El uso de herramientas CAD y plataformas de modelado 3D como SmartPlant, PDMS o E3D ha transformado radicalmente la forma de diseñar plantas industriales. Estas tecnologías permiten generar modelos digitales completos donde pueden identificarse interferencias, revisar mantenibilidad y anticipar problemas de montaje antes de llegar al sitio.
Además, permiten automatizar la generación de planos isométricos, listas de materiales, informes de detección de interferencias (clash reports) y simulaciones de acceso. Esto no solo reduce el riesgo de errores, sino que acelera la ejecución y mejora la calidad general del proyecto.
Conclusión
La ingeniería de tuberías no es solo una especialidad técnica, sino también una función estratégica dentro de un proyecto industrial. Su dominio requiere una combinación de conocimientos técnicos específicos, comprensión interdisciplinaria y habilidades de coordinación.
Para el ingeniero de tuberías, comprender el flujo de trabajo, manejar con soltura la documentación y participar activamente en las revisiones interdisciplinarias son claves para desarrollarse en este campo. El camino es exigente, pero también altamente gratificante, especialmente en un contexto donde la precisión y la planificación definen el éxito o fracaso de un proyecto.
